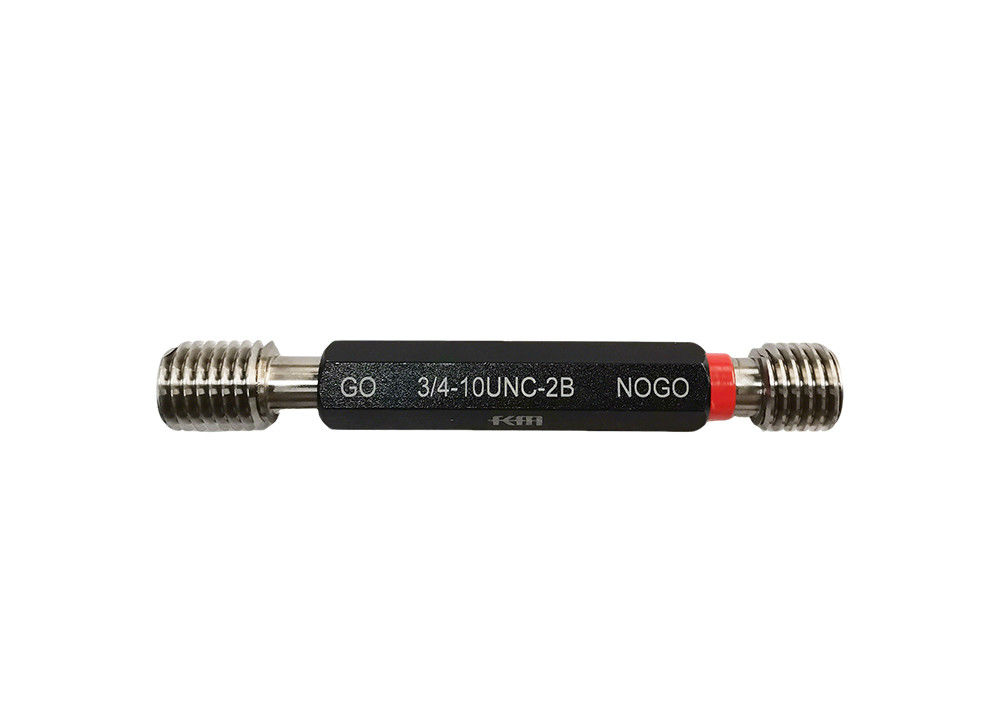

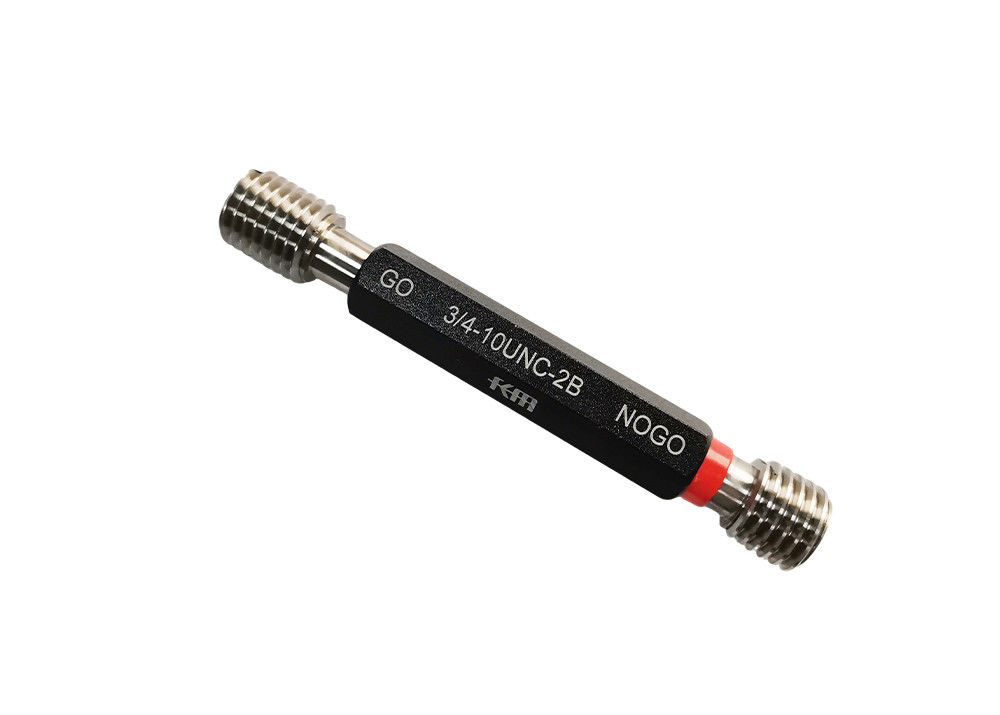

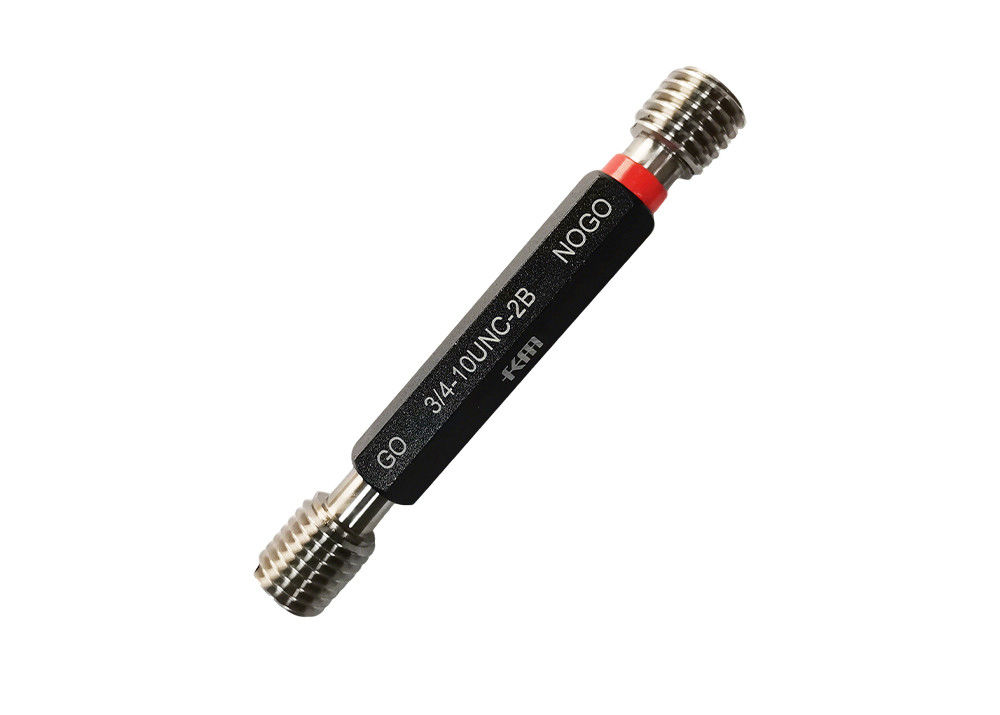

UNC Thread Plug Gauge สําหรับการทดสอบเส้นผสมรวม
คําอธิบาย:
เครื่องวัดสล็อปเส้น UNC ใช้ในการทดสอบเส้นผสมรวม (หยาบ) โดยทั่วไปใช้ในการผลิตพอกลัคของพอกลัค, สกรู
มะเขือเทศและการใช้งานด้านวิศวกรรมทั่วไปอื่นๆ
UNC plug gauge มีให้เลือกในหลายขนาด threads UNC มีให้เลือกในหลายชนิด เช่น GO thread plug gauge
NOGO Thread Plug Gauge และ GO/NOGO Thread Plug Gauge รวมกัน
เครื่องวัดสล็อปเส้นมีผลิตจากเหล็กบรรทุก เครื่องวัดเส้นแต่ละตัวมีใบรับรองการปรับขนาด
รายละเอียดรวดเร็ว
1หน่วยวัดสปั๊กเชือก
2ความแม่นยํา 2B,3B
3. GO และ NO GO และประเภท GO/NOGO รวมกัน
4สอดคล้องกับมาตรฐาน: ANSI B1.2-83
5.ทนทานการสวมและทนทานต่อการกัดกร่อน โครงสร้างที่มั่นคง ใช้งานง่าย

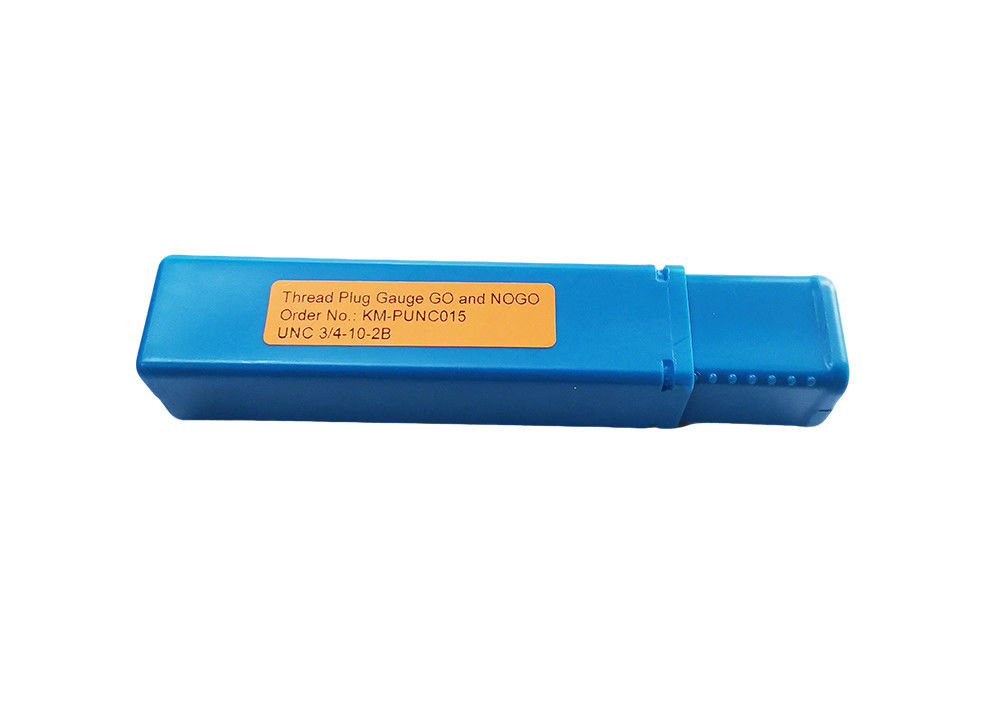

6จําหน่ายในกรอบที่ติดตั้ง
รายละเอียด
UNC
ขนาด |
สายต่อนิ้ว |
ความถูกต้อง |
3-48 |
2B,3B |
|
4-40 |
2B,3B |
|
5-40 |
2B,3B |
|
6-32 |
2B,3B |
|
8-32 |
2B,3B |
|
10-24 |
2B,3B |
|
12-24 |
2B,3B |
|
1/4-20 |
2B,3B |
|
5/16-18 |
2B,3B |
|
3/8-16 |
2B,3B |
|
7/16-14 |
2B,3B |
|
การ สร้าง ความ รู้สึก |
2B,3B |
|
9/16-12 |
2B,3B |
|
5/8-11 |
2B,3B |
|
3/4-10 |
2B,3B |
|
7/8-9 |
2B,3B |
|
1-8 |
2B,3B |
|
1 1/8-7 |
2B,3B |
|
1 1/4-7 |
2B,3B |
|
1 3/8-6 |
2B,3B |
|
1 1/2-6 |
2B,3B |
|
1 3/4-5 |
2B,3B |
|
2-45 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
UNF
ขนาด |
สายต่อนิ้ว |
ความถูกต้อง |
3-56 |
2B,3B |
|
4-48 |
2B,3B |
|
5-44 |
2B,3B |
|
6-40 |
2B,3B |
|
8-36 |
2B,3B |
|
10-32 |
2B,3B |
|
12-28 |
2B,3B |
|
การ สร้าง ความ รู้สึก |
2B,3B |
|
5/16-24 |
2B,3B |
|
3/8-24 |
2B,3B |
|
7/16-20 |
2B,3B |
|
1/2-20 |
2B,3B |
|
วันที่ 16/9-18 |
2B,3B |
|
5/8-18 |
2B,3B |
|
3/4-16 |
2B,3B |
|
7/8-14 |
2B,3B |
|
1-12 |
2B,3B |
|
1 1/8-12 |
2B,3B |
|
1 1/4-12 |
2B,3B |
|
1 3/8-12 |
2B,3B |
|
1 1/2-12 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
UNEF
ขนาด |
สายต่อนิ้ว |
ความถูกต้อง |
12-32 |
2B,3B |
|
1/4-32 |
2B,3B |
|
5/16-32 |
2B,3B |
|
3/8-32 |
2B,3B |
|
7/16-28 |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
9/16-24 |
2B,3B |
|
5/8-24 |
2B,3B |
|
11/16-24 |
2B,3B |
|
3/4-20 |
2B,3B |
|
7/8-20 |
2B,3B |
|
13/16-20 |
2B,3B |
|
15/16-20 |
2B,3B |
|
1-20 |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
1 1/8-18 |
2B,3B |
|
1 3/16-18 |
2B,3B |
|
1 1/4-18 |
2B,3B |
|
1 5/16-18 |
2B,3B |
|
1 3/8-18 |
2B,3B |
|
1 7/16-18 |
2B,3B |
|
1 1/2-18 |
2B,3B |
|
19/16-18 |
2B,3B |
|
1 5/8-18 |
2B,3B |
|
1 11/16-18 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
UN
ขนาด |
สายต่อนิ้ว |
ความถูกต้อง |
5/16-20 |
2B,3B |
|
5/16-28 |
2B,3B |
|
3/8-20 |
2B,3B |
|
3/8-28 |
2B,3B |
|
7/16-32 |
2B,3B |
|
1/2-16 |
2B,3B |
|
16/9-16 |
2B,3B |
|
9/16-20 |
2B,3B |
|
9/16-32 |
2B,3B |
|
5/8-12 |
2B,3B |
|
5/8-16 |
2B,3B |
|
5/8-20 |
2B,3B |
|
5/8-28 |
2B,3B |
|
11/16-12 |
2B,3B |
|
11/16-16 |
2B,3B |
|
11/16-20 |
2B,3B |
|
11/16-28 |
2B,3B |
|
11/16-32 |
2B,3B |
|
3/4-12 |
2B,3B |
|
3/4-28 |
2B,3B |
|
3/4-32 |
2B,3B |
|
13/16-12 |
2B,3B |
|
13/16-16 |
2B,3B |
|
13/16-28 |
2B,3B |
|
13/16-32 |
2B,3B |
|
7/8-12 |
2B,3B |
|
7/8-16 |
2B,3B |
|
7/8-28 |
2B,3B |
|
7/8-32 |
2B,3B |
|
15/16-12 |
2B,3B |
|
15/16-16 |
2B,3B |
|
15/16-28 |
2B,3B |
|
15/16-32 |
2B,3B |
|
1-16 |
2B,3B |
|
1-28 |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
1 1/8-8 |
2B,3B |
|
1 1/8-16 |
2B,3B |
|
1 1/8-20 |
2B,3B |
|
1 1/8-28 |
2B,3B |
|
1 3/16-8 |
2B,3B |
|
1 3/16-12 |
2B,3B |
|
1 3/16-16 |
2B,3B |
|
1 3/16-20 |
2B,3B |
|
1 3/16-28 |
2B,3B |
|
1 1/4-8 |
2B,3B |
|
1 1/4-16 |
2B,3B |
|
1 1/4-20 |
2B,3B |
|
1 1/4-28 |
2B,3B |
|
1 5/16-8 |
2B,3B |
|
1 5/16-12 |
2B,3B |
|
1 5/16-16 |
2B,3B |
|
1 5/16-20 |
2B,3B |
|
1 5/16-28 |
2B,3B |
|
1 3/8-8 |
2B,3B |
|
1 3/8-16 |
2B,3B |
|
1 3/8-20 |
2B,3B |
|
1 3/8-28 |
2B,3B |
|
1 7/16-6 |
2B,3B |
|
1 7/16-8 |
2B,3B |
|
1 7/16-12 |
2B,3B |
|
1 7/16-16 |
2B,3B |
|
1 7/16-20 |
2B,3B |
|
1 7/16-28 |
2B,3B |
|
1 1/2-8 |
2B,3B |
|
1 1/2-16 |
2B,3B |
|
1 1/2-20 |
2B,3B |
|
การ สร้าง ความ คุ้มค่า |
2B,3B |
|
1 9/16-6 |
2B,3B |
|
1 9/16-8 |
2B,3B |
|
1 9/16-12 |
2B,3B |
|
1 9/16-16 |
2B,3B |
|
19/16-20 |
2B,3B |
|
1 5/8-6 |
2B,3B |
|
1 5/8-8 |
2B,3B |
|
1 5/8-12 |
2B,3B |
|
1 5/8-16 |
2B,3B |
|
1 5/8-20 |
2B,3B |
|
1 11/16-6 |
2B,3B |
|
1 11/16-8 |
2B,3B |
|
1 11/16-12 |
2B,3B |
|
1 11/16-16 |
2B,3B |
|
1 11/16-20 |
2B,3B |
|
1 3/4-6 |
2B,3B |
|
1 3/4-8 |
2B,3B |
|
1 3/4-12 |
2B,3B |
|
1 3/4-16 |
2B,3B |
|
1 3/4-20 |
2B,3B |
|
1 13/16-6 |
2B,3B |
|
1 13/16-8 |
2B,3B |
|
1 13/16-12 |
2B,3B |
|
1 13/16-16 |
2B,3B |
|
1 13/16-20 |
2B,3B |
|
1 7/8-6 |
2B,3B |
|
1 7/8-8 |
2B,3B |
|
1 7/8-12 |
2B,3B |
|
1 7/8-16 |
2B,3B |
|
1 7/8-20 |
2B,3B |
|
1 15/16-6 |
2B,3B |
|
1 15/16-8 |
2B,3B |
|
1 15/16-12 |
2B,3B |
|
1 15/16-16 |
2B,3B |
|
1 15/16-20 |
2B,3B |
|
2-6 |
2B,3B |
|
2-8 |
2B,3B |
|
2-12 |
2B,3B |
|
2-16 |
2B,3B |
|
2-20 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
การใช้งาน:
เครื่องวัดสล็อปเส้น คือเครื่องมือหลัก ๆ เพื่อตรวจสอบและตัดสินว่าขนาดของเส้นมีคุณสมบัติหรือไม่
ในสาขาผลิตรถยนต์, การบินอวกาศ, การแปรรูปและการประมวลผลอิเล็กทรอนิกส์สําหรับการตรวจสอบมาตรฐานต่างๆ
และผลิตภัณฑ์เส้นใยที่ไม่มาตรฐาน เพื่อเพิ่มความแม่นยําของความแม่นยําของเส้นใย และรับประกันอัตราการรับรองของผลิตภัณฑ์ที่ผลิต
ข้อควรระวัง
1มันไม่ได้ถูกอนุญาตให้สัมผัสพื้นที่ทํางานของเครื่องวัดวงจรสับด้วยมือของคุณเพื่อไม่ทําให้เกิดสนิม
2. ระหว่างการใช้งาน, การวัดวงจรปุ่มควรวางในสถานที่ที่เหมาะสม, เช่นบนโต๊ะของตู้เครื่องมือ
หรือบนแผ่นรองไม้ของส่วนที่ไม่เคลื่อนที่ของเครื่องจักร และไม่ควรวางบนตัวถือเครื่องมือของเครื่องจักร
หรือรถเลื่อนของเครื่องจักร เพื่อไม่ทําให้เกิดความเสียหาย
3. ตรวจสอบเป็นประจําเพื่อดูว่ามีความเสียหายใด ๆ, รดหรือบิดรูป
คุณควรใส่มันในน้ํามันเบนซิน และทุ่มมันไว้สักพัก แล้วเอาออกมาลบให้ดี และทาน้ํามันกันสนิม
4. อย่าเก็บพื้นที่ทํางานของเครื่องวัดแหวนปุ่มสองคู่ด้วยกัน, ไม่เช่นนั้นพื้นที่ทํางานสองจะติด
และวัดจะเสียหายอย่างไม่จําเป็น เมื่อแยกด้วยแรงภายนอก
5หลังจากใช้เครื่องวัดพล็อกที่มีเส้นเชือก ควรลบมันให้สะอาดและเก็บไว้ในสภาพแห้ง
FAQ:
1) เราเป็นใคร?
บริษัท เดโก้ จํากัด เป็นหลักการพัฒนา ผลิตและตลาดเครื่องมือวัดความแม่นยําของแบรนด์เคเอ็ม
ในประเทศจีน
2) สินค้าอะไรที่เรานําไป?
ตัวชี้วัดวงจร, ไมโครเมตร, แคลปเปอร์, เครื่องวัดช่อง, เครื่องวัดความสูง, เครื่องวัดความหนาวงจร, เครื่องวัดความลึก, เครื่องขยายเบนส์
กว้าง, ค้อน, ระดับ, เป็นต้น
3) สัญญาการค้าคืออะไร?
เรารองรับ FOB, CFR, CIF, EXW
4) วิธีการชําระเงิน
เรายอมรับ T/T, L/C, D/A, D/P, PayPal, Western Union
5) เรายอมรับการปรับแต่งตามความต้องการหรือไม่
ใช่ OEM ก็มี
6) แล้วบริการหลังการขายล่ะ?
การรับประกัน 1 ปี สําหรับสินค้าทุกชนิด
หากคุณพบอุปกรณ์เสริมใด ๆ ที่บกพร่องเมื่อได้รับสินค้า เราจะส่งชิ้นส่วนใหม่ของคุณหรือสินค้าใหม่เพื่อเปลี่ยน
ในฐานะผู้ผลิตที่มีประสบการณ์ เรามีทีมงานตรวจสอบและปรับขนาดที่เข้มงวดมาก คุณสามารถมั่นใจในคุณภาพสินค้าของเราได้
