แท่นวีความแม่นยำสูง 0.005 มม. ความเสถียรสูง จิ๊กฟิกซ์เจอร์สำหรับการออกแบบเชิงกล การจัดตำแหน่งชิ้นงานและการตรวจสอบ
-
เน้น
แท่นวีความแม่นยำสูงสำหรับการผลิต
,ฟิกซ์เจอร์จัดตำแหน่งชิ้นงานที่เสถียร
,จิ๊กตรวจสอบความแม่นยำพร้อมการรับประกัน
-
การรับประกันหนึ่งปี
-
พิมพ์ขาตั้งแม่เหล็ก
-
วัสดุเหล็กคุณภาพสูงและความแข็ง HRC55-62
-
สีสีดำ
-
คุณสมบัติมุม V 90°
-
การหนีบ8-66
-
ขนาด (ยาว x กว้าง x สูง)105×105×78มม
-
การใช้งานใช้สำหรับงานโครงร่าง การตัดเฉือน และการตรวจสอบ
-
บรรจุุภัณฑ์กล่องกระดาษ
-
สถานที่กำเนิดมณฑลส่านซีประเทศจีน
-
ชื่อแบรนด์KM
-
ได้รับการรับรองISO DIN GB RoHS
-
หมายเลขรุ่นกม.-644-5
-
รายละเอียดการบรรจุกล่องกระดาษ 21*12*8ซม./ชิ้น 1.30กก./ชิ้น
-
เวลาการส่งมอบภายใน 15 วัน
-
เงื่อนไขการชำระเงินT/T,L/C,D/P,D/A,PayPal ฯลฯ
-
สามารถในการผลิต50,000 ชิ้น / เดือน
แท่นวีความแม่นยำสูง 0.005 มม. ความเสถียรสูง จิ๊กฟิกซ์เจอร์สำหรับการออกแบบเชิงกล การจัดตำแหน่งชิ้นงานและการตรวจสอบ
ความแม่นยําสูง 0.005 มม ความมั่นคงสูง V บล็อก Jigs ติดตั้งสําหรับการออกแบบเครื่องกล การแปรรูป Workpiece การจัดสรรและการตรวจสอบ
คําอธิบาย:

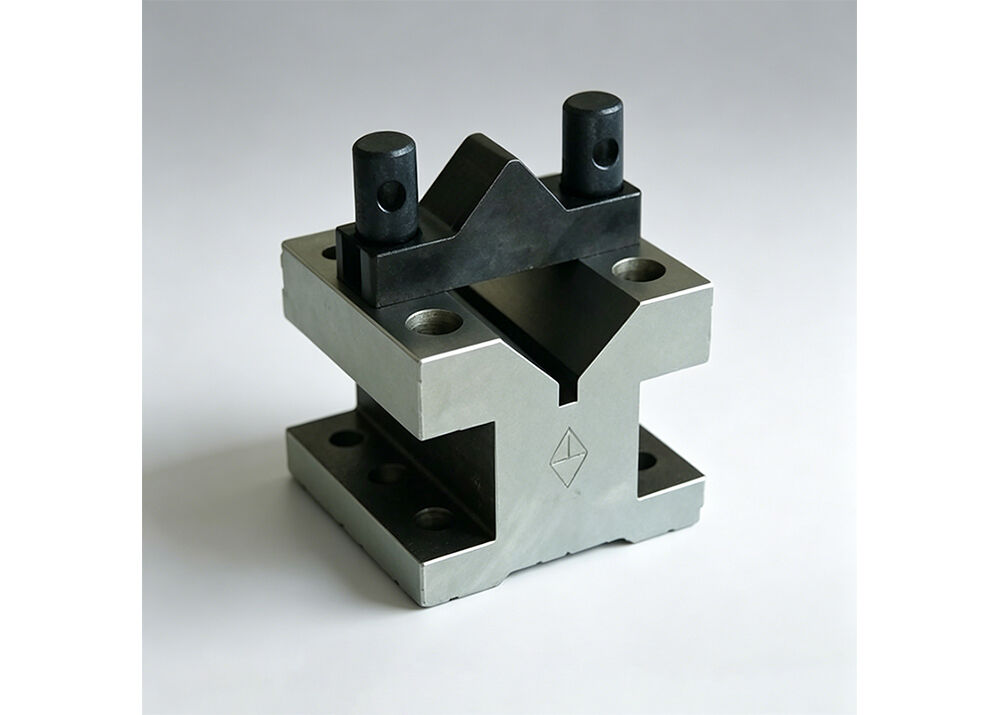

V-Blocks เป็นเครื่องติดตั้งงานมืออาชีพที่ทําให้ผู้ประกอบการสามารถหาและจับชิ้นงานได้อย่างมั่นคงสําหรับการแปรรูปและการตรวจสอบหน้าข้างและพื้นผิวสัมผัส V เป็นพื้นที่แม่นยําอย่างเต็มที่, ให้บริการระนาบฐานที่มั่นคง, น่าเชื่อถือและซ้ําซ้ํา เพื่อรับประกันผลการแปรรูปและการวัดที่ตรงกัน
เพื่อรักษาความแม่นยําในระยะยาว, V-Blocks ต้องการการตรวจสอบระยะเวลา. V-Blocks ของเราได้รับการรักษาความร้อนอย่างสมบูรณ์แบบและการแปรรูปความแม่นยํา, รับประกันผลงานที่มั่นคงเป็นเครื่องมือที่น่าเชื่อถือในการถือโรงงาน.
พื้นผิวติดต่อแบบสองแบบทรง V ที่มีลักษณะลักษณะที่โดดเด่นรองรับองค์ประกอบอย่างมั่นคงรวมถึงแท่นกลม, สินค้าแบบท่อและชิ้นส่วนแกนที่กระจายความดันการกั้นอย่างเท่าเทียมกันการกระจายแรงแบบเรียบร้อยนี้ล็อคชิ้นงานในตําแหน่งคงที่สําหรับการบด, การบด, การตราการวางแผนและการทดสอบการหลั่ง

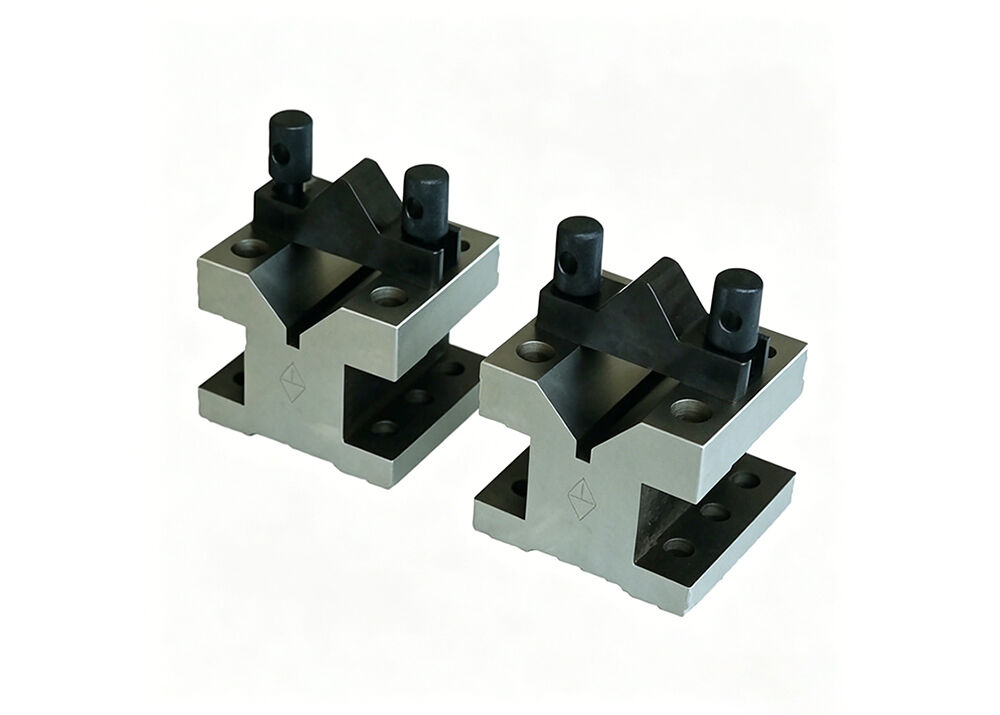

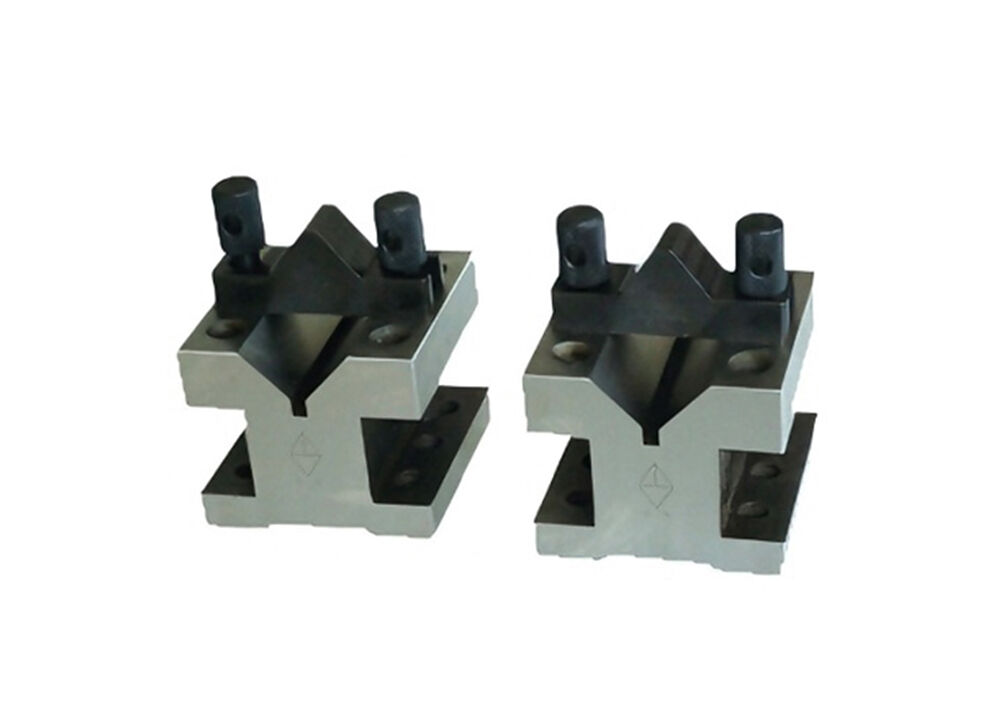

ทุกบล็อค V คู่ที่ตรงกันถูกสร้างขึ้นจากเหล็กระดับพรีเมียม, กระชับให้ HRC 55 62 สําหรับความทนทานการใช้งานที่ดีกว่า. มีมุม 90 ° V มาตรฐานและจัดจําหน่ายด้วยกองยัดที่ตรงกันV-blocks ของเรามีความแม่นยําสูงถึง 0.005 มิลลิเมตร (0.0002 นิ้ว)
รายละเอียดรวดเร็ว
1. ใช้ในการวางแผน, การแปรรูปและการตรวจสอบงาน
2ผลิตจากเหล็กคุณภาพสูงและความแข็ง HRC55-62
3มุม V 90 องศา

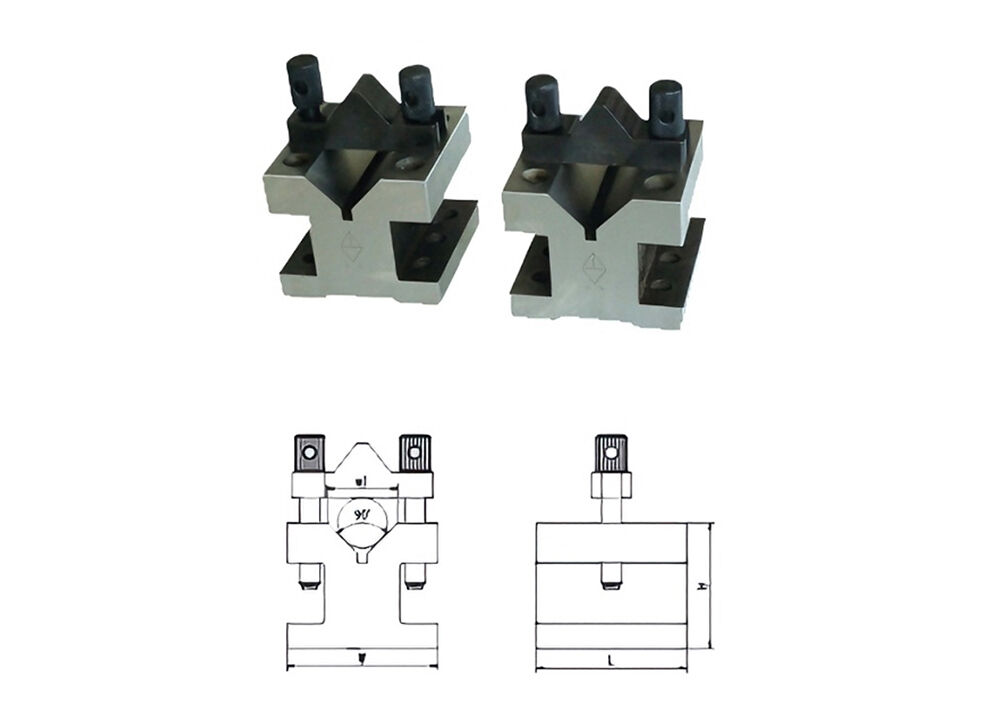

รายละเอียด
|
คําสั่งหมายเลข |
ขนาด (L × W × H) |
ความถูกต้อง |
การกั้น |
|
KM-644-1 |
45 × 41 × 35 มิลลิเมตร |
0.005 มิลลิเมตร |
5-35 |
|
KM-644-2 |
70×45×41 มิลลิเมตร |
0.005 มิลลิเมตร |
5-42 |
|
KM-644-3 |
70 × 63 × 44 มม. |
0.005 มิลลิเมตร |
5-46 |
|
KM-644-4 |
125 × 90 × 70 มม. |
0.005 มิลลิเมตร |
8-60 |
|
KM-644-5 |
105 × 105 × 78 มม. |
0.005 มิลลิเมตร |
8-66 |
|
KM-644-6 |
60 × 60 × 50 มิลลิเมตร |
0.005 มิลลิเมตร |
5-34 |
|
KM-644-7 |
35 × 35 × 30 มิลลิเมตร |
0.005 มิลลิเมตร |
3-16 |
|
KM-644-8 |
1-3/4×2-3/4×1-5/8 |
0.0002" |
5-38 |
|
KM-644-9 |
2-3/4×2-1/2×1-3/4 |
0.0002" |
5-34 |
|
KM-644-10 |
4-7/8×3-1/2×2-3/4 |
0.0002" |
8-66 |
ประเด็นสําคัญของสินค้า
1.พื้นที่อ้างอิงพื้นที่แม่นยํา
ฐาน, หน้าด้านข้างและ V พื้นที่สัมผัสเป็นการแปรรูปความแม่นยําอย่างสมบูรณ์แบบ, ให้ความมั่นคง, การทบทวน
ระเบียงสําหรับการวางแผนงานแปรรูปและตรวจสอบ
2.ดีไซน์การกั้นทรง V ที่ดีที่สุด
สมาธิ 90 ° ด้านสัมผัส V สองเท่ากันกระจายแรง clamping, การรักษาอย่างมั่นคงแท่นกลม, หมุนและท่อ
ชิ้นงานในตําแหน่งคงที่ระหว่างการทดสอบและการแปรรูป
3ความแข็งแรงสูงและอายุการใช้งานยาว
สร้างจากเหล็กระดับสูงและได้รับการรักษาด้วยความร้อนถึง HRC 55 ละ 62
ยาวนานหนักการใช้งานในโรงงาน

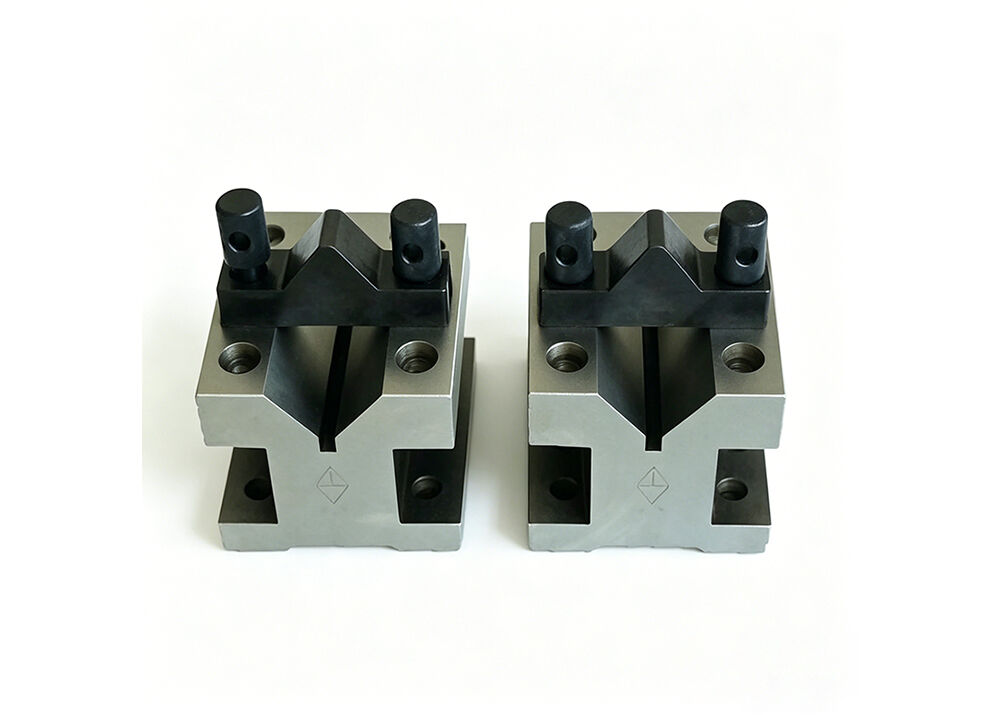

4จําหน่ายเป็นคู่ที่ตรงกันกับคลัมป์
ชุดครบครันรวม V-block คู่และสมอง clamping brackets ขนาดเมตรและนิ้ว
ปกปิดความหลากหลายขนาดของชิ้นงาน
5การใช้งานที่กว้างขวางสําหรับการวัดแม่นยํา
งานที่สมบูรณ์แบบที่ถือสําหรับการทดสอบหลอดลื่น shaft การตรวจสอบท่อน้ํามัน การตราการวางแผน การบด การบดและ
การควบคุมคุณภาพในห้องปฏิบัติการเครื่องจักรและการวัด
การใช้งาน:
คําถามที่ 1: ทําไมพื้นที่พื้นที่ที่มีความแม่นยําจึงสําคัญสําหรับ V-blocks?
A: ฐาน, หน้าข้างและพื้นผิวสัมผัส V เป็นพื้นที่แม่นยําอย่างสมบูรณ์แบบ พวกเขาสร้างระนาบฐานที่มั่นคงและซ้ําซ้ํางานแปรรูปและตรวจสอบ.
Q2: พวกเขามาเป็นคู่ที่ตรงกันและรวม clamps?
A: ใช่. พวกเขาถูกจัดจําหน่ายเป็น V-blocks คู่ที่ตรงกันพร้อมกับบราคเกต clamping ที่ตรงกัน. สนิทเมตรและนิ้วมีให้เลือกสําหรับขนาดชิ้นงานที่แตกต่างกัน
Q3: ระดับความแม่นยําของ V-blocks เหล่านี้สามารถบรรลุได้อย่างไร?
ตอบ: โลหะ V-block ความแม่นยําของเราสามารถให้ความแม่นยําสูงถึง 0.005 มิลลิเมตร (0.0002 นิ้ว) โดยตอบสนองความต้องการความแม่นยําที่เข้มงวดสําหรับการวัดและการแปรรูปความแม่นยําสูง
